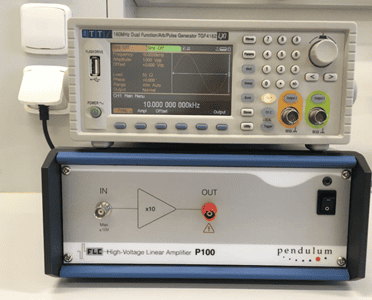

Arbitrární generátor funkcí se zesilovačem PENP100

Arbitrární generátor funkcí TGF4162 je zařízení vhodné pro specifické aplikace pro měření v elektronických obvodech, kdy je nutné použít generovaný signál s předem definovanými parametry. Generátor pracuje s průběhy arbitrážní, impuls, obdélníkový, sinus, sin(x)/x, trojúhelníkový. Maximální kmitočet průběhu je 160MHz. Rozsah kmitočtu průběhů 1µHz...5MHz (průběh ramp), 1µHz...80MHz (arbitrární průběh), 1µHz...100MHz (impulsní průběh), 1µHz...100MHz (obdélníkový průběh), 1µHz...160MHz (sinus průběh). Podporované druhy modulace AM, BPSK, FM, FSK, PM, PWM.Vysokonapěťový vysokoproudý lineární zesilovač Pendulum Instruments P100 má pevné desetinásobné zesílení a je schopen bipolárního vysokonapěťového výstupu ±50 V. Jako vstupní zařízení lze použít jakýkoli zdroj signálu s amplitudou až ±10 V. Maximální kapacitní zatížení je z výroby nastaveno na 30 V/µs, což poskytuje limit zatížení 200 nF. Limit trvalého výstupního proudu je 2 A, kde limit výstupního výkonu je cca 128 W.
